管道详图设计软件

管道详图设计软件


软件名称：SmartPlantSpoolgen



最新版本：2014R1



Intergraph鹰图软件产品；具有English、中文两种语言（自由切换）；自身独有软件运行平台；可方便地导入IDF（ISOGEN Data File，来自Intergraph PDS and AVEVA PDMS )、PCF（Piping Component File ，来自Intergraph SmartPlant 3D and CADWorx)，实现与设计院/工程公司的无缝数据对接，生成3D单线图模型。设置现场口位置后，可生成安装所需的单线图和管道预制所需的管段图，并可导出管线、管段、焊缝、材料、长度等信息。经比较常用的管道详图设计软件，操作简便功能强大。



1、SPOOLGEN

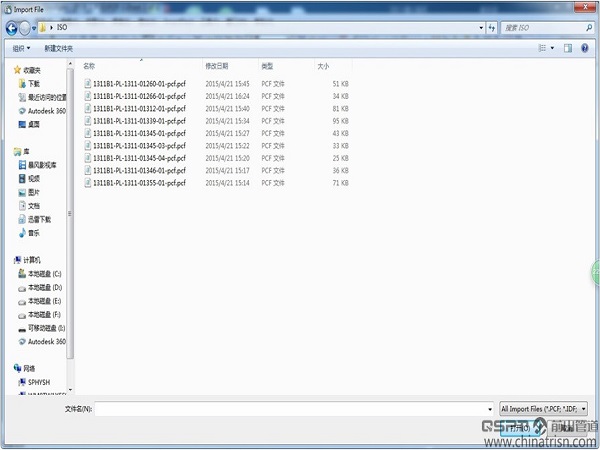

2、导入PCF或PDF

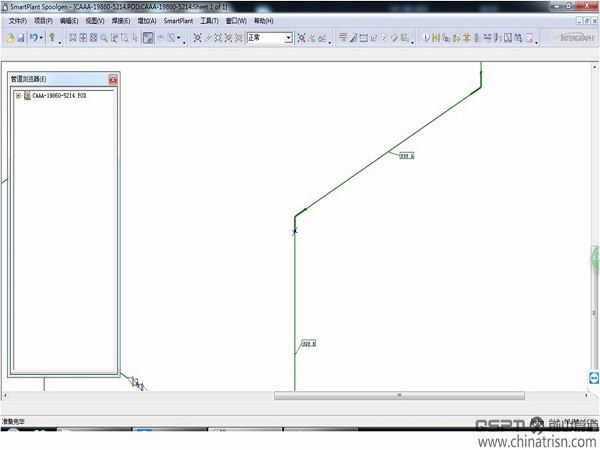

3、生成管线3D模型

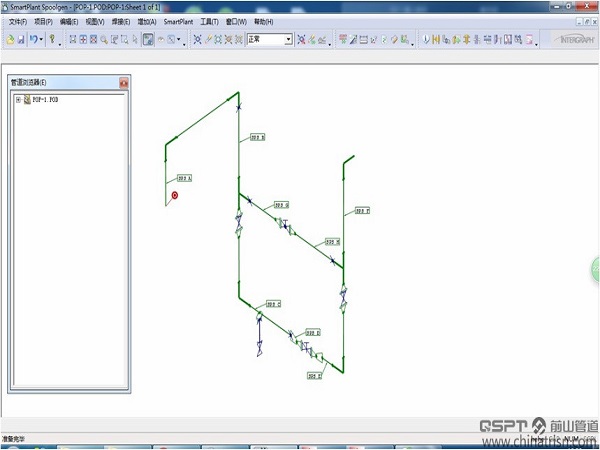

4、确定现场口位置

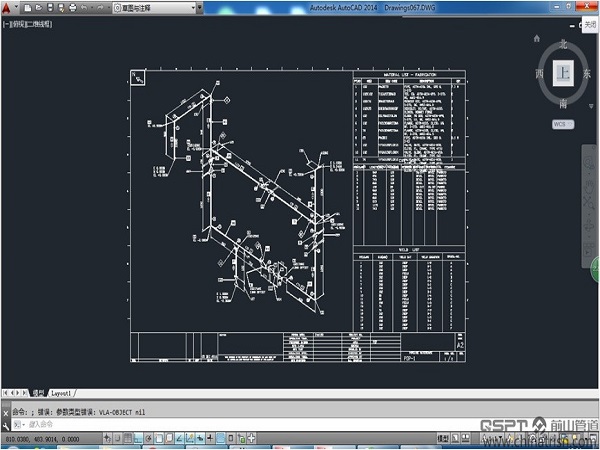

5、生成安装单线图

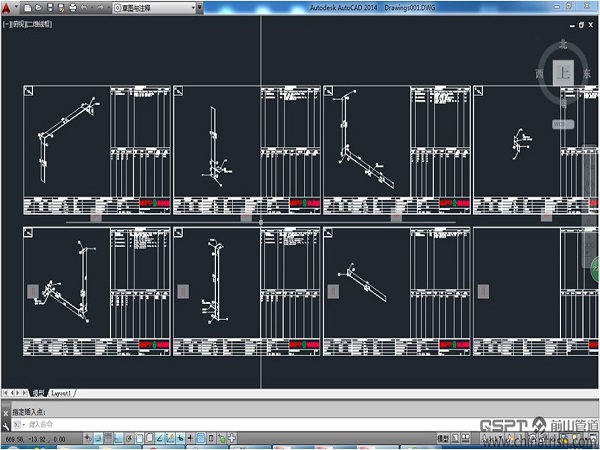

6、生成预制管段图
